Contrôle astucieux et efficaces des matériaux et des traitements métallurgiques

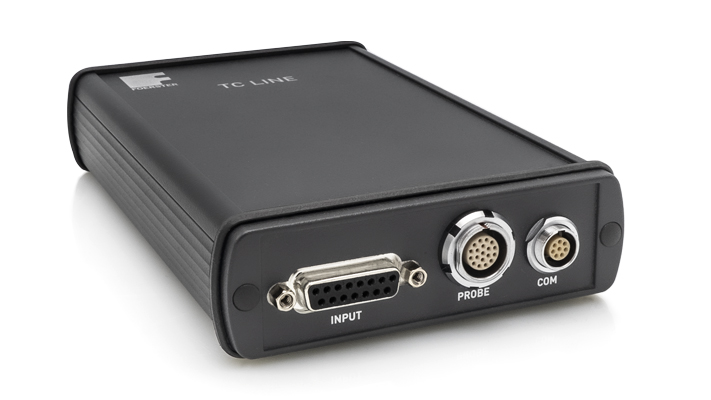

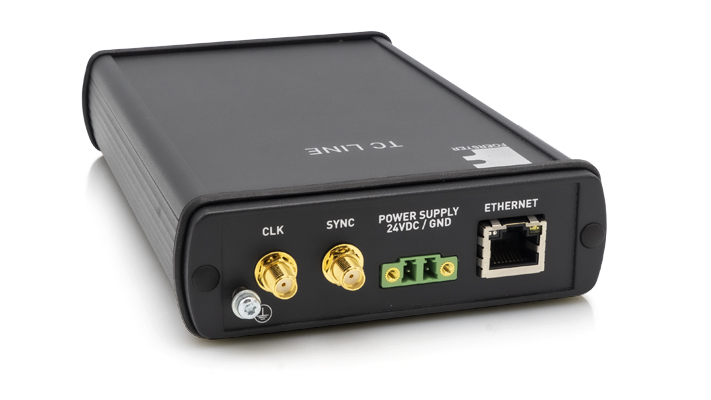

Le MAGNATEST TCL est un appareil de contrôle non destructif par courants de Foucault, entièrement automatisé, conçu pour effectuer l'inspection à 100 % sur les lignes de production. De plus, il peut être utilisé pour des contrôles manuels, par ex. dans un laboratoire d'assurance qualité. Le MAGNATEST TCL se compose d'un canal de contrôle (TCL) et d'un PC avec logiciel de pilotage. Pour l'inspection automatisée, FOERSTER propose un PC industriel équipé d'un module d'interface.
Tous les éléments constitutifs du MAGNATEST TCL peuvent être intégrés dans une armoire industrielle. Alternativement, sa conception compacte permet une installation directement dans une ligne de production. Cela réduit considérablement les longueurs de câble nécessaires entre le capteur et le canal de contrôle, et ainsi, minimise les impacts négatifs sur la qualité du contrôle. Le logiciel moderne du MAGNATEST TCL est intuitif et optimisé pour une utilisation tactile. Des écrans d'aide intégrés sont toujours disponibles en cas de questions. Il propose également un assistant pour vous aider à configurer les paramètres de contrôle, mais son utilisation n'est pas obligatoire.
En plus d'une large gamme de fréquences (4 Hz à 20 MHz), le MAGNATEST TCL offre une évaluation de la fréquence fondamentale et des harmoniques. Le contrôle peut être déclenché manuellement, en externe par un automate ou automatiquement (en interne). La protection par un mot de passe empêche toute intervention extérieure pendant le contrôle. En mode test, les résultats sont affichés dans le plan d'impédance et sous forme de bargraphe. De plus, l'élaboration d'un rapport offre une documentation exhautive du contrôle.
Vos avantages à première vue
- Contrôle magnéto-inductif avec évaluation de la fréquence fondamentale et des harmoniques : large gamme de fréquences de 4 Hz à 20 MHz, réglable en continu par pas de 1 Hz
- Contrôle à 100 % avec une méthode de contrôle non destructif : idéal pour toutes les exigences de contrôle par courants de Foucault
- Logiciel performant avec interface utilisateur intuitive : les fonctions d'assistance garantissent une utilisation simple lors du paramétrage
- Amélioration de la qualité des contrôles : les câbles courts entre le MAGNATEST TCL et le capteur minimisent les interférences
- Reconnaissance innovante de la sonde : la puce de données permet l'identification automatiquement la sonde, en chargeant directement ses paramètres
- Automatisation et intégration faciles dans les lignes de production via l'interface des E/S.
Données techniques
| Dimensions et poids: | 176 x 109 x 35 mm / 0,5 kg |
| Alimentation: | 24 V, 1250 mA (en option, adaptateur AC) |
| Températures ambiantes admissibles : | de +5 °C à +40 °C (de +41 °C à +104 °F) |
| Humidité relative: | de 8% à 80% |
| IP: | IP40 |
| Gamme de fréquence: | de 4 Hz à 20 MHz |
| Emission: | Mono-fréquence |
| Evaluation: | Fondamental (f1) / Harmoniques (f3 – f11) |
| Mode du contrôle | Manuel, externe, automatique |
| Seuil de tri: | Circle, ellipse, rectangle |
| Cadence de contrôle: | Dépend de la fréquence de contrôle, environ 10 pièces per seconde à 1 kHz |
