Non-destructive eddy current testing of long products with DEFECTOMAT

Solution compacte et économique pour l'assurance qualité

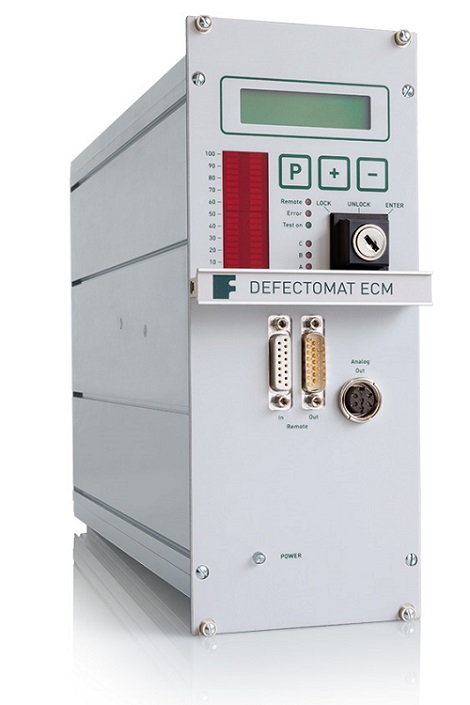

Le système modulaire DEFECTOMAT ECM est extrêmement compact, mais il dispose de nombreuses possibilités pour l'intégration dans des installations de production courantes. Conçu pour une utilisation des plus simples, l'appareil compact permet un tri Oui / Non des produits à contrôler. Afin d'étendre la fonctionnalité des lignes, par exemple pour un dispositif de marquage, de tri ou de coupe à longueur, une interface est intégrée dans le module. Et un ordinateur pilote raccordé permet la journalisation, l'analyse statistique et l'archivage des résultats de contrôle.

Vos avantages à première vue

  •  Module pour le contrôle par courants de Foucault avec des bobines encerclantes réduit à l'essentiel
  • Différents modules à fréquence fixe disponibles
  • Équipé en option d'un module multifréquence
  • Éléments de commande ultra-simples
  • Affichage de signaux unidimensionnel à l'aide d'un graphique en barres à LED
  • Tri Oui / Non
  • Intégration facile dans des armoires de commande
  • Possibilité d'extension en option pour d'autres exigences, comme un variateur de phase, une voie absolue, un amplificateur de puissance, un oscilloscope, une interface RS-232 pour le réglage des paramètres
  • Adaptateur pour la sauvegarde des données de configuration pour une reconversion rapide

Données techniques

Voies de contrôle : 1, voie absolue supplémentaire en option
Fréquences d'excitation : 10 kHz, module de fréquence en option, 8 niveaux max.
Filtrage  : PH+PB, réglable manuellement sur 25 niveaux, 1 Hz - 16 kHz
Amplification : plage dynamique 102 dB max.
Vitesse de contrôle : 150 m/s max.
Surveillance des capteurs : interruption, surcharge

Normes

DIN EN ISO 15549

décrit les principes généraux du contrôle par courants de Foucault.
