FOERSTER sets new standards in non-destructive eddy with CIRCOGRAPH DA
FOERSTER sets new standards in non-destructive eddy with CIRCOGRAPH DA

Contrôle par courants de Foucault multivoies de haute performance

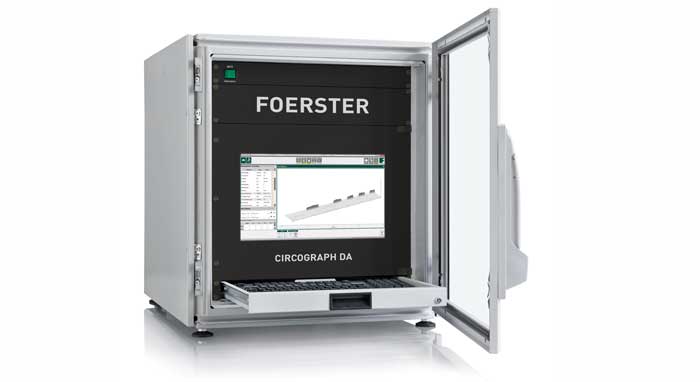

Avec le CIRCOGRAPH DA, FOERSTER établit de nouveaux standards en matière de contrôle non destructifs par courants de Foucault de produits longs tels que les tubes, les barres et les fils pour la détection de défauts de surface orientés longitudinalement. Le CIRCOGRAPH DA offre une reproductibilité inégalée à des vitesses de contrôle élevées en combinant une électronique numérique avancée et une architecture système sophistiquée. La numérisation s'effectue directement auprès du capteur. Afin de réduire les interférences éventuelles de l'extérieur, les câbles des signaux analogiques ont été réduits au minimum. Equipé de la dernière technologie et de fonctions intelligentes, le CIRCOGRAPH DA peut également être intégré dans des lignes de production existantes.

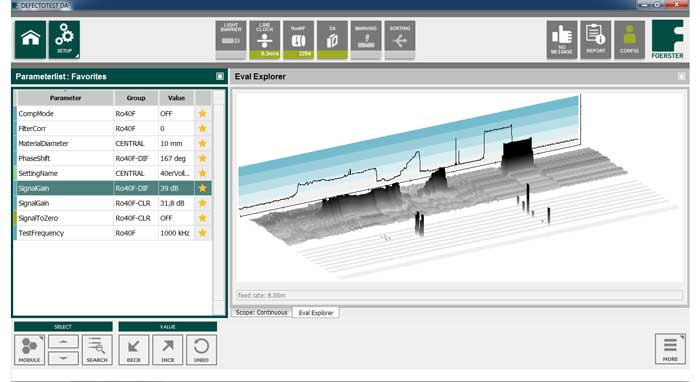

Meilleure aperçu par visualisation C-Scan des signaux de contrôle


La nouvelle génération de produits CIRCOGRAPH DA permet l'affichage des signaux de contrôle sous forme de C-Scan. La séquence des signaux est représentée comme d'habitude par la somme des signaux en fonction de la distance. La position du défaut est affichée dans la direction longitudinale. De plus, dans la vue C-Scan, les signaux sont maintenant affichés dans la position circonférentielle. L'opérateur a ainsi un meilleur aperçu de la localisation et surtout de la propagation du défaut à la surface du matériau.

Vos avantages à première vue

  • Construction compacte et robuste pour les applications industrielles
  • Portabilité incluse due à sa construction modulaire, prêt pour les développements futurs
  • Extension optionnelle pour les systèmes de détection de type DEFECTOMAT
  • Jusqu'à 256 canaux de mesure non multiplexés
  • Numérisation directement au niveau du capteur
  • Fréquences de contrôle réglables en continu de 30 kHz à 1 MHz par pas de 100 Hz
  • Filtre numérique : Les filtres se déplacent dynamiquement avec la vitesse
  • Les têtes rotatives du CIRCOGRAPH permettent des contrôles sans contact avec des vitesses d'avance du produit allant jusqu'à 6 m / s

    Données techniques

    Voies de mesure:Jusqu'à 256 voies de contrôle en temps réel (sans multiplexage)
    Fréquences d'excitation:30 kHz - 1 MHz (réglable en continu par pas de 100 Hz)
    Processus de filtrage:

    Filtre numérique avec réglage dynamique de sa position en fonction de la vitesse de contrôle

    Vitesse de contrôle du produit:Maximum 6 m / s
    Surveillance des capteurs:Bobinages cassées, surcharge, reconnaissance automatique des capteurs



    Patent

    The CIRCOGRAPH DA uses processes patented to Institut Dr. Foerster GmbH & Co. KG, including US 8907828 B2 "METHOD AND DEVICE FOR TESTING THE MATERIAL OF A TEST OBJECT IN A NONDESTRUCTIVE MANNER". Also protected in many other countries worldwide.
